Любительский прием и анализ карт погоды

Я уже писал о том, как с помощью программы JVFAX можно принимать карты погоды, которые передаются на коротких волнах, а также простейшие способы их анализа.

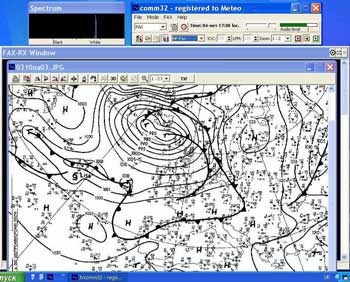

Сейчас появилась возможность использовать для приема более совершенную программу JVComm32 (автор Eberhard Backeshoff, DK8JV) через звуковую карту компьютера.

JVComm32 может принимать FAX изображения (HFFAX, satellite и т.д.), принимать и передавать большинство современных SSTV режимов.

Минимальные требования для компьютера: Hi-colour видео карта с разрешением не менее 800x600, 5x86 процессор с частотой 100MHz и выше, и 32 Mб оперативной памяти.

Нет необходимости описывать здесь установку программы и ее конфигурации, выполнение наклонной коррекции принимаемого изображения, прием и обработка факсимильного материала, и др., так как это подробно описано в русском варианте файла помощи.

В настоящее время на КВ ведут передачи: РМЦ России, на частотах 4318 и 10611 кГц, и Германии (Bodendruck), на частотах 7880 и 13882,5 кГц, которые с хорошим качеством можно принимать в Украине и других странах СНГ.

Приземные карты погоды

Составляются через каждые 3 часа по данным наблюдений метеорологических станций. На карте, вокруг кружка метеостанции, в международном синоптическом коде КН-01 наносятся различные метеорологические элементы. Расшифровка метеоданных, наносимых на синоптические карты, а также общие сведения о метеорологии, практические приемы анализа и прогноза погоды, доступно излагается в пособии Е.Руденского "Полет на планере", размещенного в информационном портале "WINGS": https://paragliding.in.ua.

Пример чтения 1. Облачность 10 баллов, кучево-дождевая, высота нижней границы облаков (НГО) 300 метров (цифры кода 10 умножить на 3 и добавить 0). В момент наблюдения на станции ливневой дождь при видимости 4 км (Горизонтальная видимость: 91 - менее 50 м., 92 - 200 м., 93 - 500 м., 94 - 1000 м., 95 - 2000 м., 96 - 4 км., 97 - 10 км.). Ветер юго-западный (220°) 5 м/с. Температура воздуха 14,5°, точка росы 14,6°. Давление воздуха 1003,8 мбар, величина барометрической тенденции 2,1 мбар, значок изменения барической тенденции указывает, что в течение трехчасового срока давление росло.

Пример чтения 2. Облачность 7 баллов кучево-дождевая, высота НГО 1000 метров (высота: 1 - 50 м., 2 - 100 м., 3 - 200 м., 4 - 300 м., 5 - 600 м., 6 - 1000 м., 7 - 1500 м., 8 - 2000 м.). В момент наблюдения на станции гроза при видимости 10 километров (горизонтальная видимость: 0.1 - 100 м., … 10 - 1000 м., … 57 - 7 км., … 60 - 10 км., и т.д.). Ветер юго-юго-западный (190°) 3 м/с. Температура воздуха 14,9°, точка росы 12,8°. Давление воздуха 1010,4 мбар, величина барометрической тенденции 1,5 мбар, значок указывает, что в течение трехчасового срока давление росло, затем ровный ход. В период между сроками наблюдения - гроза.

Пример чтения 3. Облачность 10 баллов слоисто-кучевая, высота НГО 630 метров (21 умножить на 3 и добавить 0). Дымка, видимость 4 км. Ветер северо-западный (310°) 1 м/с. Температура воздуха 15,2°, точка росы 14,6°. Давление воздуха 1013,0 мбар, величина барометрической тенденции 0,4 мбар, значок указывает, что в течение трехчасового срока давление падало, затем росло, и в целом выросло.

После нанесения на карту всех поступивших данных за один из сроков наблюдения, метеоспециалисты производят ее обработку и анализ. Проводятся линии равного значения давления - изобары. Центры низкого давления обозначаются буквой Н, а высокого - В (на картах из Германии соответственно - T и H). Теплый фронт выделяется красным цветом, холодный - синим, фронт окклюзии - коричневым.

На приземной карте также выделяются зоны максимального падения и роста атмосферного давления, зоны осадков, туманов, гроз и других явлений погоды. Определяется направление и скорость перемещения циклонов, антициклонов, атмосферных фронтов и связанных с ними явлений, их развитие и возможные изменения погодных условий.

Теплый фронт перемещается в сторону холодного воздуха и замещает его. Когда по клину холодного воздуха поднимается неустойчивый воздух, то появляются условия для развития кучево-дождевых облаков и гроз. Такой атмосферный фронт приносит потепление.

Холодный фронт перемещается в сторону теплого воздуха и замещает его. На холодных фронтах теплый воздух интенсивно вытесняется вверх вторгающимся под него холодным, более тяжелым воздухом. При неустойчивом состоянии теплого воздуха и достаточной влажности, создаются благоприятные условия для восходящих потоков, образования кучево-дождевых облаков и выпадения сильных ливневых осадков. Такой атмосферный фронт приносит похолодание.

За холодными фронтами нередко образуются вторичные холодные фронты, обуславливающие кратковременные заряды осадков (зимой снежные заряды и метели, сильно ухудшающие видимость).

Фронт окклюзии образуется в результате смыкания холодного и теплого фронтов и вытеснения теплого воздуха вверх. Процесс окклюдирования наблюдается в циклонах, где холодный фронт, перемещаясь с большой скоростью, настигает теплый. Фронты окклюзии обычно характерны для "старых" циклонов, прошедших стадию максимального развития.

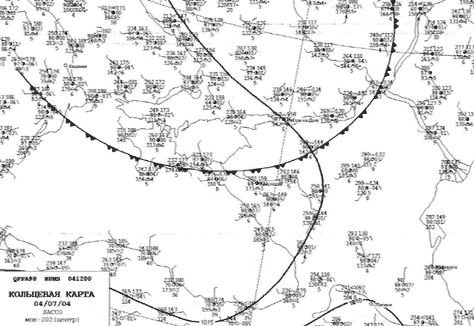

ГМЦ России. Кольцевые карты погоды передаются в 01.30; 04.30; 07.30; 10.30; 13.30; 16.30; 19.30. Приземный анализ в 02.00; 08.00; 14.00 (UTC)

Bodendruck (Германия). Приземный анализ в 22.30; 04.30; 10.30; 16.00 (UTC)

Высотные (аэрологические) карты погоды

Их еще называют картами барической топографии. Они составляются по данным радиозондирования атмосферы и служат для характеристики распределения давления, температуры, ветра, влажности воздуха на различных высотах. Эти карты играют важную роль при составлении прогнозов погоды и при метеорологическом обеспечении авиации.

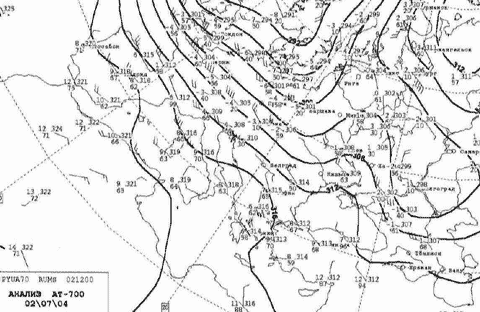

Карта АТ-850 примерно соответствует высоте 1.5 км над уровнем моря, АТ-700 - 3.0 км, АТ-500 - 5.5 км, и т.д. На карты АТ наносятся такие элементы: высота изобарической поверхности в геопотенциальных декаметрах, температура воздуха, дефицит точки росы (Это разность между температурой воздуха и точкой росы. Дефицит точки росы равен нулю, если относительная влажность воздуха равна 100%), направление и скорость ветра в км/ч на данной изобарической поверхности.

Зная направление и скорость ветра на определенных высотах, можно судить о перемещении циклонов и антициклонов, а по дефициту точки росы делать выводы о влажности на данной высоте и, соответственно, наличии облаков. По картам АТ-850 (1.5 км) уточняется положение атмосферных фронтов, которые хорошо просматриваются в поле изменения температуры, ветра и дефицита точки росы.

Блоки карт барической топографии ГМЦ России передаются в 02.50 и 15.00 (UTC)

Прогностические карты погоды

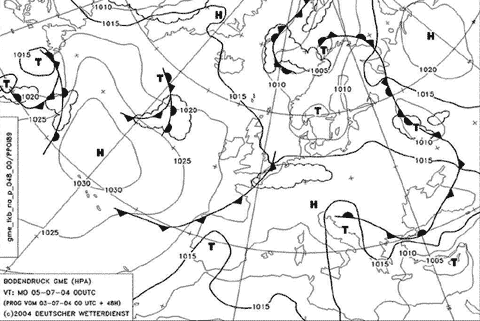

На этих картах отображается прогностическое положение циклонов, антициклонов, атмосферных фронтов, зон низкой облачности и осадков на 24 (30), 48, 72, 96 часов вперед, и др. Это наиболее простой способ оценки погодных условий на ближайшие дни в интересующем вас районе.

Прогностические карты погоды составляются различными метеоцентрами и передаются в эфир, а также размещаются на многочисленных метеорологических сайтах. Прогнозы из Германии (Bodendruck), на мой взгляд, довольно точны. Вы можете убедиться в этом, приняв карты на КВ в 08.10 (на 30 часов) и комплект прогностических карт в 07.20 и 18.30 (UTC). В интернете: http://www.wetterzentrale.de/topkarten/tkfaxdwd.html.

Методы прогнозирования

Существует несколько способов прогнозирования синоптического положения. В основном используются численные и синоптический методы. По понятным причинам, в этой статье невозможно детально рассмотреть каждый из этих методов. Можно лишь кратко рассказать о некоторых из них.

Синоптический метод прогноза синоптического положения предусматривает использование эмпирических правил и способов, дающих возможность определить будущее положение центров барических образований, атмосферных фронтов.

1. Центр неокклюдированного циклона перемещается параллельно изобарам теплого сектора.
2. Циклон с круговыми изобарами перемещается в направлении максимального падения давления (антициклон - в направлении максимального роста давления).
3. Циклон огибает малоподвижный антициклон по ходу часовой стрелки.
4. Два сопряженных циклона совершают вращательное движение один относительно другого против часовой стрелки (антициклоны - по ходу часовой стрелки) и т.д.

Можно также порекомендовать метеорологам-любителям использовать для прогноза прямолинейную экстраполяцию, то есть, предполагая, что центры барических образований, участки фронтов и т.д. будут смещаться прямолинейно, с той же скоростью. Расчет ведется по анализу двух последовательных карт погоды.

Для прогнозирования метеорологических элементов и явлений погоды применяются различные расчетные формулы, номограммы, графики.

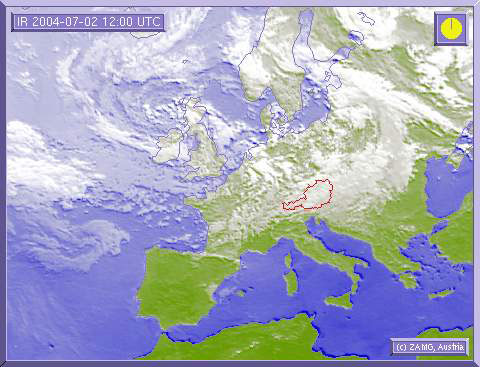

Снимки облачности со спутников

Являются хорошим вспомогательным элементом при составлении прогноза погоды. Имея снимок облачноcти Земли из космоса, вы можете оценить интенсивность и протяженность облачной системы приближающегося циклона и связанных с ним атмосферных фронтов, скорость и направление их перемещения.

Есть немало Web-сайтов в интернете, где можно в любое время получить такие снимки. Один из них - ZAMG, Austria: https://www.zamg.ac.at/cms/de/wetter/satellitenbild-animation Снимки обновляются каждый час. Есть возможность посмотреть анимацию и наглядно оценить тенденцию перемещения плотных облачных масс, которые могут обусловить погоду той местности, где вы находитесь, и, вполне возможно, принесут с собой осадки, грозы и т.п. Отсутствие облачности наоборот, предполагает хорошую погоду.

Можно также посмотреть спутниковую и другую метеорологическую информацию на Web-сайте ГМЦ России: http://hmc.hydromet.ru/.

Таким образом, принимая из эфира карты погоды, и анализируя их вместе с информацией, полученной из интернета, вы можете составить свой личный прогноз на ближайшее время и, соответственно, рационально планировать распорядок своего дня, строить планы работы или отдыха на природе.
